Cavo a fibre ottiche all'aperto dell'OEM
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TTI Fiber |
| Certificazione: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| Numero di modello: | ADSS |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000 |
|---|---|
| Prezzo: | negoziabile |

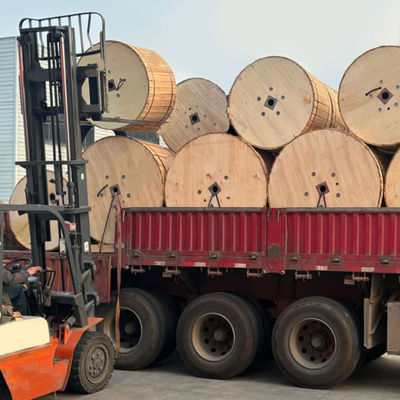

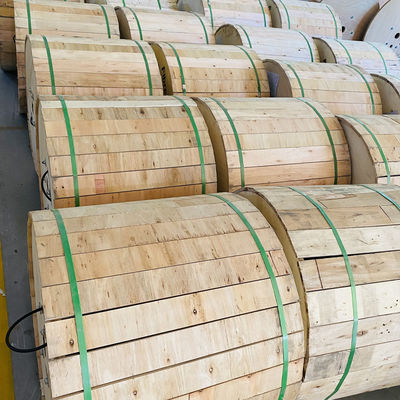

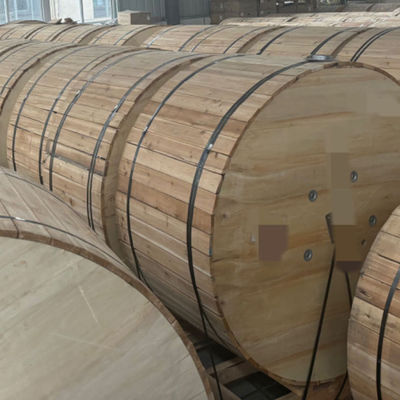

| Imballaggi particolari: | Tamburo di legno |
| Tempi di consegna: | 5-8 giorni lavorativi |
| Termini di pagamento: | T/t |
| Capacità di alimentazione: | 1 km/tamburo o altre lunghezze del pacchetto personalizzate |
|
Informazioni dettagliate |
|||
| Colore: | Nero, di solito colore nero, blu o altri, acqua, giallo | Materiale: | Disponibile su richiesta del cliente, PVC |
|---|---|---|---|
| Tipo di fibra: | G652D, G657A2, modalità singola o modalità multipla, G657, fibra di modalità singola | Applicazione: | FTTH, cavo in fibra ottica esterna esterna, aerea, corazzata, trasmissione del segnale audio |
| Certificazione: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | Numero di conduttori: | ≥ 10, 2, 6 |
| Tipo: | Cavo in fibra ottica coassiale 24, FTTH 24 Core, Professional produce connettore SMA in fibra ottica | Nome del prodotto: | Cavo di lancio in fibra ottica, cavo a goccia FTTH, fibra ottica a 2core FTTH in modalità singola in |
| Conta delle fibre: | Core 2, 2/4/6/8/12 Core, 1-144 core, 1 core, 1/2/4 core | Lunghezza: | Come richiesto, 1 km, 2 km. |
| Materiale della giacca: | LSZH, PVC, PE, TPU, PVC/LSZH | Temperatura operativa: | -55 ~ + 85 ° C, da -20 ℃ a 70 ℃, -40 ° C a + 70 ° C |
| Pacchetto: | Sacchetto di plastica, cartone, 1 km/rotolo | Guaina: | MDPE/HDPE, Plenum, LSZH, PVC, ECT |
| Diametro del cavo: | 0,25 mm, 2,2 ± 0,07 | Membro della forza: | filo d'acciaio, filo metallico, FRP |
| Nome: | Cavo a cavo DROTH Cavo ottico in fibra outdoor, patchgord in fibra ottica | Rafforzare il membro: | FRP o acciaio 0,4 mm/0,45 mm/0,5 mm, 1 filo di acciaio+ 2 FRP |
| Evidenziare: | OEM outdoor fiber optic cable,ADSS aerial fiber optic cable,self-supporting fiber optical cable |
||
Descrizione di prodotto
| Attributo | Valore |
|---|---|
| Colore | Nero, di solito colore nero, blu o altri, Aqua, giallo |
| Materiale | Disponibile su richiesta del cliente, PVC |
| Tipo di fibra | G652D, G657A2, monomodale o multimodale, G657, Fibra monomodale |
| Applicazione | FTTH, ESTERNO, Aereo, cavo in fibra ottica per esterni corazzato, Trasmissione del segnale audio |
| Certificazione | ISO9001, ROHS, CE, CE e ROHS, ISO9001/CE/ROHS |
| Numero di conduttori | ≥ 10, 2, 6 |
| Tipo | Coassiale, cavo in fibra ottica FTTH a 24 core, produttori professionali Connettore SMA in fibra ottica, fibra ottica nuda, monomodale o multimodale |
| Nome del prodotto | cavo di lancio in fibra ottica, cavo di caduta ftth, fibra ottica monomodale FTTH a 2 core per interni/esterni, assemblaggio di cavi in fibra ottica a 2 core corazzati per operazioni sul campo, cavo di caduta in fibra ottica a 1 2 4 core |
| Conteggio fibre | 2 core, 2/4/6/8/12 Core, 1-144 Core, 1 core, 1/2/4 Core |
| Lunghezza | come richiesto, 1KM, 2KM o altri requisiti |
| Materiale della giacca | LSZH, PVC, PE, TPU, PVC/LSZH |
| Temperatura di esercizio | -55~+85°C, -20℃ a 70℃, -40°C a + 70°C |
| Pacchetto | Sacchetto di plastica, cartone, 1 km/rotolo |
| Guaina | MDPE/HDPE, PLENUM, LSZH, PVC, ecc. |
| Diametro del cavo | 0,25MM, 2,2±0,07 |
| Elemento di resistenza | filo di acciaio, filo metallico, FRP |
| Nome | cavo di caduta ftth Cavo in fibra ottica per esterni, cavo di giunzione in fibra ottica |
| Elemento di rinforzo | FRP o acciaio 0,4 mm/0,45 mm/0,5 mm, 1 filo di acciaio + 2 FRP |

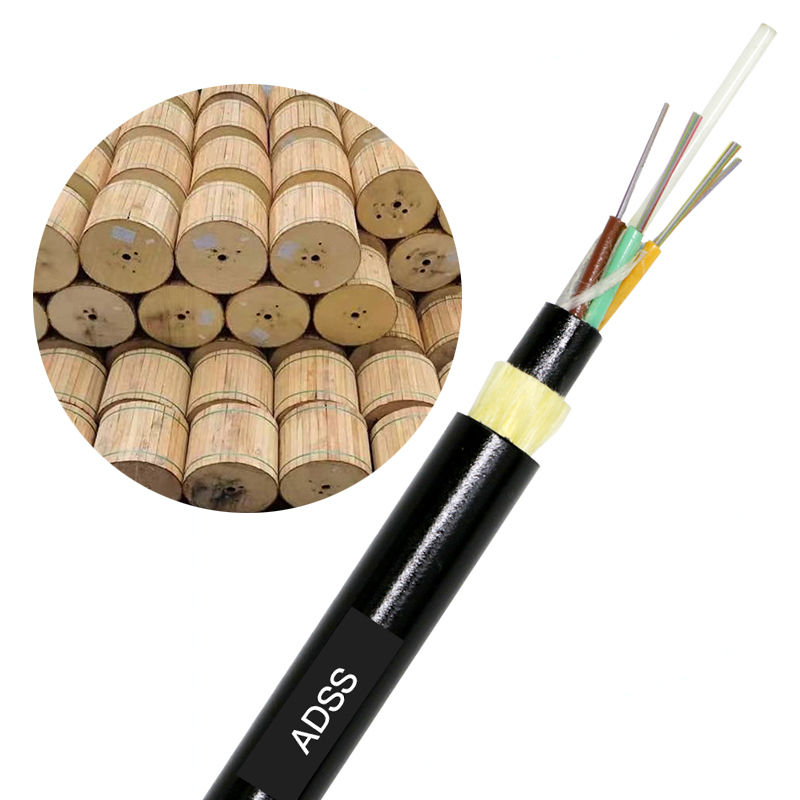

La struttura del cavo in fibra ottica ADSS adotta una struttura a trefoli a strati a tubo libero, la fibra da 250µm è posizionata in un tubo libero realizzato con materiale ad alto modulo e il tubo libero è riempito con un composto impermeabile. Il tubo libero (e la fune di riempimento) è attorcigliato attorno al nucleo di rinforzo centrale non metallico (FRP) per formare un'anima del cavo compatta e lo spazio dell'anima del cavo è riempito con unguento di blocco dell'acqua. L'anima del cavo viene estrusa con una guaina interna in polietilene (PE), quindi attorcigliata con aramide per il rinforzo e infine estrusa con una guaina esterna in polietilene (PE) o una guaina esterna AT.
Il design del cavo ottico ADSS considera pienamente la situazione reale delle linee elettriche ed è adatto a diversi livelli di linee di trasmissione ad alta tensione. La guaina in polietilene (PE) può essere utilizzata per linee elettriche a 10 kV e 35 kV; Per le linee elettriche a 110 kV e 220 kV, il punto di sospensione del cavo ottico deve essere determinato calcolando la distribuzione dell'intensità del campo elettrico e deve essere utilizzata la guaina esterna at. Allo stesso tempo, il dosaggio della fibra aramidica e il processo di trefolatura perfetto sono attentamente progettati per soddisfare i requisiti applicativi di diverse campate.
- Piccolo diametro del cavo (adatto per condizioni climatiche avverse), leggerezza, campata di 100 m, basso carico applicato sulla torre.
- Struttura non metallica, buon isolamento, anti-fulmine.
- Tecnologia di produzione raffinata, forza uniforme per il filo di aramide, con flessibilità di sollecitazione superiore.
- Può essere eretto continuamente. Aspettativa di vita superiore a 30 anni.
- Utilizzare la guaina AT, prestazioni di resistenza al tracciamento migliorate, leggerezza, piccolo diametro del cavo, ridurre l'influenza di ghiaccio e vento e il carico sulla torre e sul supporto sono ridotti, con ampia campata.
- Ha eccellenti proprietà di trazione e caratteristiche di temperatura.
| Condizioni meteorologiche | A | B | C | D |
|---|---|---|---|---|
| Velocità del vento (m/s) | 25 | 35 | 10 | 10 |
| Ghiaccio (m/s) | 0 | 0 | 5 | 10 |
| Carico extra (N/m) | 0,7 | 0,7 | 2,5 | 4,4 |
| Articolo | G.652 | G.655 | 50/125um | 62,5/125um |
|---|---|---|---|---|
| Attenuazione @850nm | ≤3,0dB/km | ≤3,2dB/km | ||
| Attenuazione @1300nm | ≤1,0dB/km | ≤1,2dB/km | ||
| Attenuazione @1310nm | ≤0,36dB/km | ≤0,40dB/km | ||
| Attenuazione @1550nm | ≤0,22dB/km | ≤0,23dB/km | ||
| Larghezza di banda @850nm | ≥500MHZ.km | ≥200MHZ.km | ||
| Larghezza di banda @1300nm | ≥1000MHZ.km | ≥600MHZ.km | ||
| Apertura numerica | 0,200±0,015NA | 0,275±0,015NA | ||
| Lunghezza d'onda di taglio del cavo | ≤1260mm | ≤1450mm |
| Diametro di riferimento (mm) | RTS (kN) | MAT (kN) | Area della sezione dell'elemento di trazione (mm²) | Modulo di elasticità (kN/mm²) | Coefficiente di dilatazione termica (10-6/K) |
|---|---|---|---|---|---|
| 11.8 | 10 | 4 | 4.6 | 7.6 | 1.8 |
| 12 | 15 | 6 | 7.6 | 8.3 | 1.5 |
| 12.3 | 20 | 8 | 10.35 | 9.45 | 1.3 |
| 12.6 | 24 | 10 | 13.8 | 10.8 | 1.2 |
| 12.8 | 30 | 12 | 14.3 | 11.8 | 1 |
| 13.1 | 36 | 15 | 18.4 | 13.6 | 0.9 |
| 13.5 | 45 | 18 | 22 | 16.4 | 0.6 |
| 13.8 | 53 | 22 | 26.4 | 18 | 0.3 |
| 14.4 | 60 | 26 | 32.2 | 19.1 | 0.1 |
| 14.6 | 70 | 28 | 33 | 19.6 | 0.1 |
| 14.8 | 85 | 34 | 40 | 20.1 | 0.1 |
| Peso (kg/km) | A | B | C | D | PE | AT |
|---|---|---|---|---|---|---|
| 117 | 160 | 100 | 140 | 100 | 117 | 124 |
| 121 | 230 | 150 | 200 | 150 | 121 | 129 |
| 126 | 300 | 200 | 290 | 200 | 126 | 134 |
| 133 | 370 | 250 | 350 | 250 | 133 | 141 |
| 138 | 420 | 280 | 400 | 280 | 138 | 145 |
| 145 | 480 | 320 | 460 | 320 | 145 | 153 |
| 155 | 570 | 380 | 550 | 380 | 155 | 163 |
| 163 | 670 | 460 | 650 | 460 | 163 | 171 |
| 177 | 750 | 530 | 750 | 510 | 177 | 186 |
| 182 | 800 | 560 | 800 | 560 | 182 | 191 |
| 195 | 880 | 650 | 880 | 650 | 195 | 204 |
