Cavo esterno a fibra ottica aerea
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TTI Fiber |
| Certificazione: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| Numero di modello: | ADSS |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1000 |
|---|---|
| Prezzo: | negoziabile |

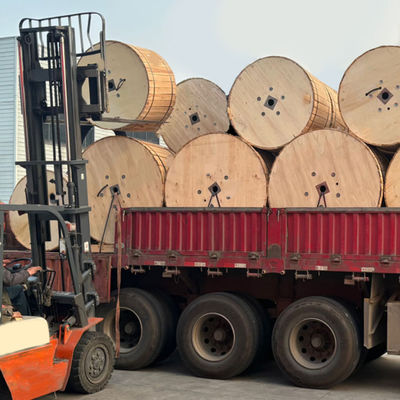

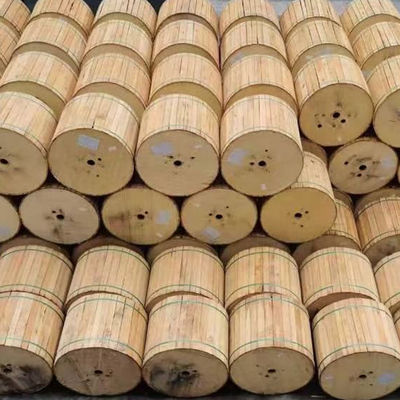

| Imballaggi particolari: | Tamburo di legno |
| Tempi di consegna: | 5-8 giorni lavorativi |
| Termini di pagamento: | T/t |
| Capacità di alimentazione: | 1 km/tamburo o altre lunghezze del pacchetto personalizzate |
|
Informazioni dettagliate |
|||
| Colore: | Nero, di solito colore nero, blu o altri, acqua, giallo | Materiale: | Disponibile su richiesta del cliente, PVC |
|---|---|---|---|
| Tipo di fibra: | G652D, G657A2, modalità singola o modalità multipla, G657, fibra di modalità singola | Applicazione: | FTTH, cavo in fibra ottica esterna esterna, aerea, corazzata, trasmissione del segnale audio |
| Certificazione: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | Numero di conduttori: | ≥ 10, 2, 6 |
| Tipo: | Cavo in fibra ottica coassiale 24, FTTH 24 Core, Professional produce connettore SMA in fibra ottica | Nome del prodotto: | Cavo di lancio in fibra ottica, cavo a goccia FTTH, fibra ottica a 2core FTTH in modalità singola in |
| Conta delle fibre: | Core 2, 2/4/6/8/12 Core, 1-144 core, 1 core, 1/2/4 core | Lunghezza: | Come richiesto, 1 km, 2 km. |
| Materiale della giacca: | LSZH, PVC, PE, TPU, PVC/LSZH | Temperatura operativa: | -55 ~ + 85 ° C, da -20 ℃ a 70 ℃, -40 ° C a + 70 ° C |
| Pacchetto: | Sacchetto di plastica, cartone, 1 km/rotolo | Guaina: | MDPE/HDPE, Plenum, LSZH, PVC, ECT |
| Diametro del cavo: | 0,25 mm, 2,2 ± 0,07 | Membro della forza: | filo d'acciaio, filo metallico, FRP |
| Nome: | Cavo a cavo DROTH Cavo ottico in fibra outdoor, patchgord in fibra ottica | Rafforzare il membro: | FRP o acciaio 0,4 mm/0,45 mm/0,5 mm, 1 filo di acciaio+ 2 FRP |
| Evidenziare: | armored fiber optic cable outdoor,aerial duct fiber optic cable,PE black armored optical cable |
||
Descrizione di prodotto
GJYFJY GJYXFCH GYFXTY ADSS GYTS GYTA53 Cavo in fibra ottica esterno condotto aereo sotterraneo PE Cavo ottico blindato nero
Cavo in fibra ottica FTTH esterno ADSS 2 4 6 8 12 24 48 72 96 Cavo in fibra ottica aerea a lunghezza di raggio
Specificativi del prodotto
Colore:Nero, di solito nero colore, blu o altri, Acqua, giallo
Materiale:Disponibile su richiesta del cliente, PVC
Tipo di fibra:G652D, G657A2, mono- o multi-modalità, G657, fibra mono-modalità
Applicazione:FTTH, esterno, aereo, cavo blindato in fibra ottica esterna, trasmissione del segnale audio
Certificazione:ISO9001, ROHS, CE, CE e ROHS, ISO9001/CE/ROHS
Numero di conduttori:≥ 10, 2, 6
Tipo:Cable coaxial a fibra ottica FTTH 24 core, fabbricazione professionale
Nome del prodotto:Cavo di lancio in fibra ottica, cavo FTTH, cavo FTTH mono-modalità in fibra ottica indoor/outdoor a 2 core, gruppo di cavi in fibra ottica a 2 core corazzati per il funzionamento sul campo, 1 2 4 core di cavi in fibra ottica
Conteggio di fibre:2 core, 2/4/6/8/12 Core, 1-144 Core, 1 core, 1/2/4 Core
Lungo:come richiesto, 1KM, 2KM o altri richiede
Materiale della giacca:LSZH, PVC, PE, TPU, PVC/LSZH
Temperatura di funzionamento:-55~+85°C, -20°C a 70°C, -40°C a +70°C
Confezione:Sacchetto di plastica, cartone, 1 km/rollo
- Inchiostro:MDPE/HDPE, PLENUM, LSZH, PVC, ecc.
Diametro del cavo:0.25mm, 2,2±0.07
Membro della forza:filo di acciaio, filo metallico, FRP
Nome:Cavo a goccia esterna Cavo in fibra ottica, patchcord in fibra ottica
Stringere il membro:FRP o acciaio 0,4 mm/0,45 mm/0,5 mm, 1 filo d'acciaio + 2 FRP
Descrizione del prodotto
La struttura del cavo in fibra ottica ADSS adotta una struttura a strato di tubo sciolto, la fibra di 250 μm è posizionata in un tubo sciolto realizzato in materiale ad alto modulo,e il tubo sciolto è riempito con un composto impermeabile. il tubo sciolto (e la corda di riempimento) sono contorti attorno al nucleo di rinforzo centrale non metallico (FRP) per formare un nucleo di cavo compatto,e il vuoto del nucleo del cavo è riempito con unguento antiacquaIl nucleo del cavo viene estrusto con una guaina interna di polietilene (PE), quindi torto con aramide per il rinforzo e infine estrusto con una guaina esterna di polietilene (PE) o una guaina esterna di AT.
La progettazione del cavo ottico ADSS tiene pienamente conto della situazione effettiva delle linee elettriche ed è adatta a diversi livelli di linee di trasmissione ad alta tensione.L'involucro in polietilene (PE) può essere utilizzato per linee elettriche da 10 e 35 kVPer le linee elettriche a 110 kV e 220 kV, il punto di appesa del cavo ottico deve essere determinato calcolando la distribuzione dell'intensità del campo elettrico e utilizzando la guaina esterna.Allo stesso tempo, il dosaggio della fibra di aramide e il processo di stratificazione perfetto sono attentamente progettati per soddisfare i requisiti di applicazione di diverse lunghezze.
Caratteristiche
- Piccolo diametro del cavo (adattato al cattivo clima), peso leggero, lunghezza di 100 m, basso carico sulla torre.
- Struttura non metallica, buon isolamento, antitondino.
- Tecnologia di produzione raffinata, forza uniforme per i filati di aramide, con una flessibilità di sforzo superiore.
Caratteristiche
Può essere eretto ininterrottamente, l'aspettativa di vita supera i 30 anni.
Utilizzare una guaina AT, prestazioni di resistenza al tracciamento migliorate, peso leggero, piccolo diametro del cavo, ridurre l'influenza del ghiaccio e del vento, e il carico sulla torre e sul supporto sono ridotti, con grande span.
Ha ottime proprietà di trazione e caratteristiche di temperatura.
Adattatevi alle condizioni meteorologiche
| Condizioni meteorologiche | A | B | C | D |
|---|---|---|---|---|
| Velocità del vento (m/s) | 25 | 35 | 10 | 10 |
| Ghiaccio (m/s) | 0 | 0 | 5 | 10 |
| Carico aggiuntivo ((N/m) | 0.7 | 0.7 | 2.5 | 4.4 |
Caratteristiche ottiche
| Articolo | G.652 | G.655 | 50/125um | 62.5/125um |
|---|---|---|---|---|
| Attenuazione @850nm | ≤ 3,0 dB/km | ≤ 3,2 dB/km | ||
| Attenuazione @1300nm | ≤ 1,0 dB/km | ≤ 1,2 dB/km | ||
| Attenuazione @1310nm | ≤ 0,36 dB/km | ≤ 0,40 dB/km | ||
| Attenuazione @1550nm | ≤ 0,22 dB/km | ≤ 0,23 dB/km | ||
| Larghezza di banda @850nm | ≥ 500MHZ.km | ≥ 200 MHz.km | ||
| Larghezza di banda @1300nm | ≥ 1000MHZ.km | ≥ 600MHZ.km | ||
| Apertura numerica | 0.200±0.015NA | 0.275±0.015NA | ||
| Lunghezza d'onda di taglio del cavo | ≤ 1260 mm | ≤ 1450 mm |
Parametri strutturali
| Diametro di riferimento ((mm) | RTS (kN) | MAT(kN) | Area sezionale dell'elemento di trazione ((mm2) | Modulo di elasticità ((kN/mm2) | Coefficiente di espansione termica ((10-6/K) |
|---|---|---|---|---|---|
| 11.8 | 10 | 4 | 4.6 | 7.6 | 1.8 |
| 12 | 15 | 6 | 7.6 | 8.3 | 1.5 |
| 12.3 | 20 | 8 | 10.35 | 9.45 | 1.3 |
| 12.6 | 24 | 10 | 13.8 | 10.8 | 1.2 |
| 12.8 | 30 | 12 | 14.3 | 11.8 | 1 |
| 13.1 | 36 | 15 | 18.4 | 13.6 | 0.9 |
| 13.5 | 45 | 18 | 22 | 16.4 | 0.6 |
| 13.8 | 53 | 22 | 26.4 | 18 | 0.3 |
| 14.4 | 60 | 26 | 32.2 | 19.1 | 0.1 |
| 14.6 | 70 | 28 | 33 | 19.6 | 0.1 |
| 14.8 | 85 | 34 | 40 | 20.1 | 0.1 |
Adattabilità alla durata
| Durazione (m) Adattamento alle condizioni meteorologiche | Peso (kg/km) |
|---|---|
| A: 160, B: 100, C: 140, D: 100 | PE: 117, AT: 124 |
| A: 230, B: 150, C: 200, D: 150 | PE: 121, AT: 129 |
| A: 300, B: 200, C: 290, D: 200 | PE: 126, AT: 134 |
| A: 370, B: 250, C: 350, D: 250 | PE: 133, AT: 141 |
| A: 420, B: 280, C: 400, D: 280 | PE: 138, AT: 145 |
| A: 480, B: 320, C: 460, D: 320 | PE: 145, AT: 153 |
| A: 570, B: 380, C: 550, D: 380 | PE: 155, AT: 163 |
| A: 670, B: 460, C: 650, D: 460 | PE: 163, AT: 171 |
| A: 750, B: 530, C: 750, D: 510 | PE: 177, AT: 186 |
| A: 800, B: 560, C: 800, D: 560 | PE: 182, AT: 191 |
| A: 880, B: 650, C: 880, D: 650 | PE: 195, AT: 204 |
