Cavo in fibra ottica 12 core 24 core 48 core SM G652D Diametro esterno 7,0 mm filo d'acciaio PE nero cavo in fibra
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TTI |
| Certificazione: | CE, ROHS |
| Numero di modello: | Cavo in fibra ottica GYXTW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negoziabile |
| Imballaggi particolari: | Imballaggio di serie (Surport OEM/ODM) |
| Tempi di consegna: | 5-8 giorni lavorativi |
| Termini di pagamento: | D/A, D/P, T/T, , , |
| Capacità di alimentazione: | 10000 pezzi |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Cavo ottico della fibra di GYXTW | Applicazione: | Aereo, direttamente sepolto, condotto |
|---|---|---|---|
| Colore: | Nero | Materiale: | PE |
| Tipo di fibra: | G652D | Numero di fibre: | 2-24 core |
| Lunghezza d'onda: | 1310 nm o 1550 nm | Membro della forza: | Acciaio |
| Uso: | FTTX | Distanze: | Customizted |
| Controllo della qualità: | Test al 100% prima della spedizione | Pacco: | Ram di legno |
| Evidenziare: | 7.0 mm Cavo a fibra ottica,Cavo in fibra ottica a 24 nuclei,Cavi a fibra ottica a 48 nuclei |
||
Descrizione di prodotto
Cavo in fibra ottica 12 core 24 core 48 core SM G652D Diametro esterno 7,0 mm filo d'acciaio PE nero cavo in fibra

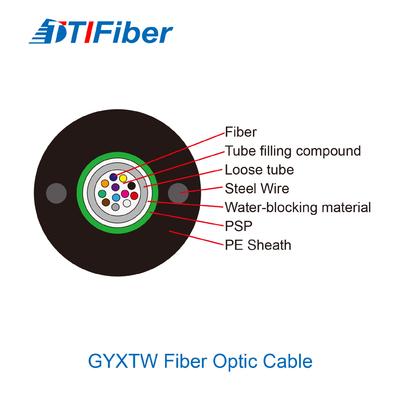

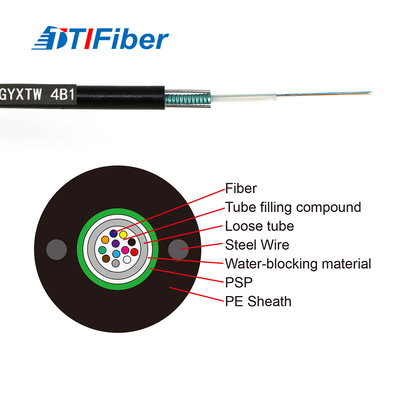

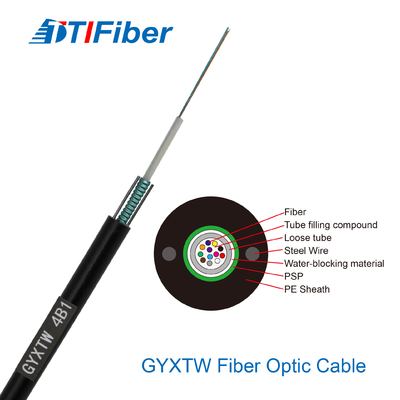

1Specificità:
Le fibre, di 250 μm, sono posizionate in un tubo sciolto di plastica ad alto modulo.
I tubi sono riempiti con un composto di riempimento resistente all'acqua.
Il tubo è avvolto con uno strato di nastro di acciaio ondulato longitudinalmente.
il nastro di acciaio e il materiale di blocco dell'acqua del tubo sciolto sono applicati per mantenere il cavo compatto
Due fili di acciaio paralleli sono posizionati sui due lati del nastro di acciaio.
Il cavo è completato da una guaina in PE.
| Articolo 2 | Specificità | |
| Numero di fibre | 2 ~ 24 | |
| Fibra di rivestimento colorata | Dimensione | 250 μm±15 μm |
| Colore | Blu, arancio, verde, marrone, grigio, bianco | |
| Tubo sciolto | Dimensione | 20,10 mm±0,05 mm |
| Materiale | PBT | |
| Colore | Naturale | |
| Membro della forza | Diametro | 1.0 mm |
| Materiale | Acciaio | |
| Giubbotto esterno | Dimensione | 80,0 mm±0,1 mm |
| Materiale | PE | |
| Colore | Nero | |
2Caratteristica:
Buone prestazioni meccaniche e di temperatura
Tubo libero ad alta resistenza resistente all'idrolisi
Un composto speciale di riempimento dei tubi garantisce una protezione critica delle fibre
Resistenza alla frantumazione e flessibilità
PSP a prova di umidità
Due fili di acciaio paralleli garantiscono la resistenza alla trazione
Piccolo diametro, peso leggero e installazione amichevole
Temperatura di conservazione/funzionamento: -40°C~+70°C
3Applicazione:
- Zona di frequenti fulmini e campo antinelettrico: la metropolitana, il tunnel
- Comunicazione a lunga distanza: rete centrale locale e rete utente
- Applicazione diretta tramite condotto e sotterrato
- Ambiente duro
| Articolo 2 | Specificità | |
| Numero di fibre | 2 ~ 24 | |
| Fibra di rivestimento colorata | Dimensione | 250 μm±15 μm |
| Colore | Blu, arancio, verde, marrone, grigio, bianco | |
| Tubo sciolto | Dimensione | 20,10 mm±0,05 mm |
| Materiale | PBT | |
| Colore | Naturale | |
| Membro della forza | Diametro | 1.0 mm |
| Materiale | Acciaio | |
| Giubbotto esterno | Dimensione | 80,0 mm±0,1 mm |
| Materiale | PE | |
| Colore | Nero | |
Caratteristiche meccaniche e ambientali
| Articolo 2 | Unitevi | Specificità |
| Tensione (a lungo termine) | N | 600 |
| Tensione (a breve termine) | N | 1500 |
| Crush (a lungo termine) | N/10 cm | 300 |
| Crush (a breve termine) | N/10 cm | 1000 |
| Min. raggio di piegatura (dinamico) | mm | 20D |
| Min. raggio di piegatura (statico) | mm | 10D |
| Temperatura di installazione | °C | -20~+60 |
| Temperatura di funzionamento | °C | -40~+70 |
| Temperatura di conservazione | °C | -40~+70 |
Parametro tecnico
| Numero di fibre | Diametro del cavo (mm) | Peso del cavo (kg/km) |
Resistenza alla trazione Lungo/corto Termine (N) |
Resistenza alla frantumazione Lungo/corto Termine (N/100 mm) |
Piegamento Radius statico/dinamico (mm) |
| 2 ~ 12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14 ~ 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| Caratteristiche della trasmissione | |||||
| G.652 | G.655 | 50/125 μm | 62.5/125 μm | ||
|
Attenuazione massima (dB/km) (+20°C) |
850 nm | 3.0 | 3.3 | ||
| 1300 nm | 1.0 | 1.0 | |||
| 1310 nm | 0.36 | 0.4 | |||
| 1550 nm | 0.24 | 0.23 | |||
| Lunghezza d'onda di taglio del cavo (nm) | ≤ 1260 | ≤ 1450 |
|
||

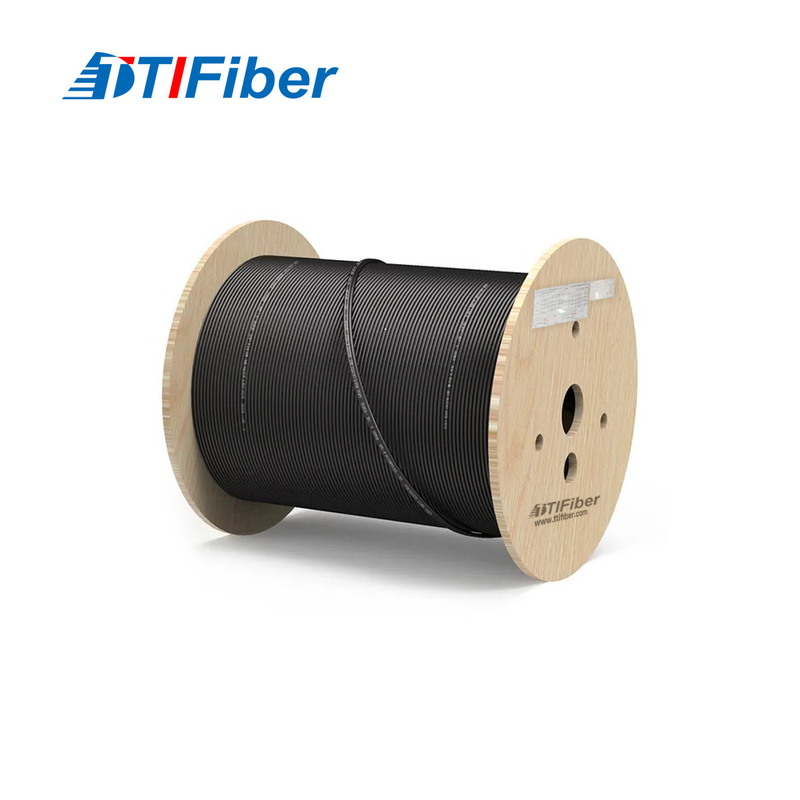

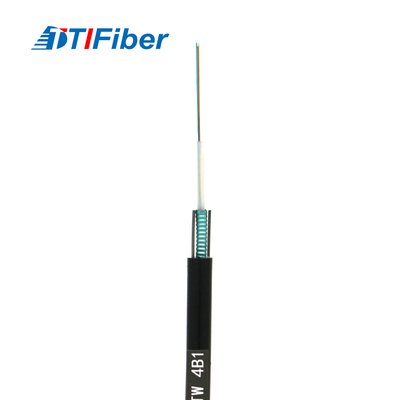

4. Immagine del prodotto:
